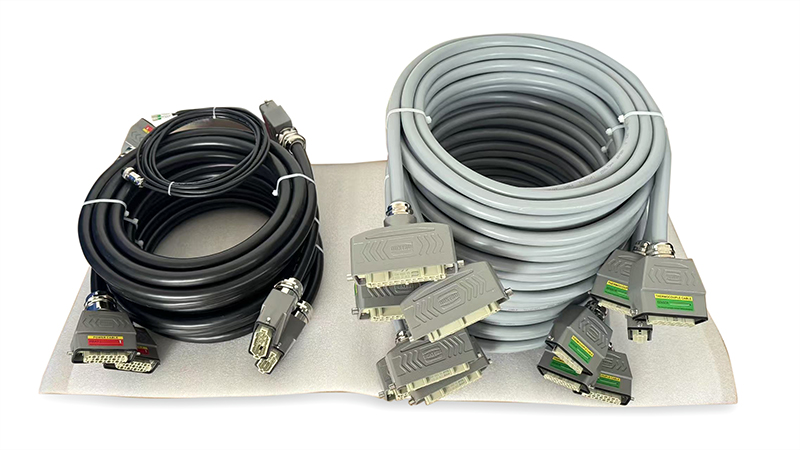

Кабели горячего бега: назначение, типы и характеристики

Роль и функции: Горячие каналы соединяют контроллер температуры или основной корпус с нагревателями и термопарами формы. Силовые (нагревательные) кабели проводят электрическую энергию от контроллера к нагревательным кардаматам для нагревателей, обеспечивая ток до 15 А в каждой зоне (специальные высокопотентные кабели могут обеспечивать ток до 30 А при меньшем количестве зон). Кабели термопар передают сигнал температуры от термопары каждой зоны обратно на контроллер. На практике все горячеканальные кабели представляют собой многожильные сборки с разъемами отраслевых стандартов. Например, DME отмечает, что ее силовые кабели «позволяют быстро подключаться ко всем нагревателям» в формах с 5, 8 или 12 зонами (15 А, длина 10–30 футов), а кабели термопар (также 5/8/12 зон, 10–30 футов) «переносят сигнал температуры… обратно на контроллер». Такие кабели проходят заводские испытания на целостность и маркируются с указанием соединений на конце формы и на конце контроллера, что обеспечивает надежную работу. Короче говоря, горячеканальные кабели — это важнейшая проводка, которая питает нагреватели формы и передает информацию о температуре на контроллер.

Типы кабелей Hot Runner

Силовые (нагревательные) кабели: Эти многожильные кабели подают переменный ток к нагревательным элементам пресс-формы. Обычно они рассчитаны на ток 15 А на зону и поставляются в комплекте для пресс-форм с 5, 8 или 12 зонами нагрева. (Также доступны специальные версии для 3- или 5-зонных систем с током 30 А для пресс-форм с очень высокой потребляемой мощностью.) В силовых кабелях используется прочный изолированный провод и надежные литые разъемы на каждом конце (например, 16-контактные, 24-контактные Amphenol/Harting, 25-контактные DME Mate-N-Lok и т. д., в зависимости от марки контроллера).

Кабели термопары (TC): Эти кабели передают низкоуровневые температурные сигналы от термопар пресс-формы к контроллеру. Они также являются многожильными (один провод на зону) и объединены в пучки по 5, 8 или 12 зон. В кабелях для термопар используются такие же разъемы, как и в силовых кабелях, но они содержат провода, рассчитанные на работу при высоких температурах (обычно типа J или K), скрученные попарно или экранированные. Каждый кабель для термопар имеет маркировку и цветовую кодировку (например, для различения концов, подключаемых к контроллеру и к пресс-форме; черная оболочка для силовых кабелей, серая для кабелей термопар), чтобы избежать путаницы.

Комбинированные (питание+TC) кабели: В некоторых системах используются комбинированные или Y-образные кабели, объединяющие проводники нагревателя и термопары в одном жгуте. На конце, подключаемом к пресс-форме, эти кабели разделяются, при этом для силовых контактов используется один разъем, а для контактов термопары — ответный разъем. Например, компания Nickerson PMS предлагает комбинированные кабели (5-контактные для 1–2 зон, 16-контактные для 4–8 зон, 24-контактные для 10–12 зон), которые фактически объединяют два разъема для обслуживания нескольких зон. Компания Allied Instrumentation описывает Y-образные кабели, которые объединяют сигналы питания и термопары для определенных марок оборудования (Husky, Mold-Masters, Gammaflux и др.) с использованием специальных фитингов.

Аксессуары и адаптеры: На практике в цехах также используются кабели с разъемами под углом 90° (с угловым кожухом для труднодоступных мест), разветвительные/многожильные кабели для пресс-форм с несколькими гнездами, а также короткие адаптерные/соединительные кабели для согласования несовместимых разъемов. Многие поставщики (например, Plastixs/Powertech, PCS Company, Heaters & Sensors) предлагают широкий ассортимент кабелей, адаптеров и ремонтных комплектов, подходящих для всех основных типов разъемов и схем подключения.

Ключевые характеристики и соображения

Температурный рейтинг:Кабели для систем горячеканального литья должны выдерживать высокие температуры пресс-формы и окружающую температуру. Широко используются кабели с изоляцией из стекловолокна и силикона: например, силовые кабели Hotset серии «GLS» используют проводники из чистого никеля с двойной оплеткой из стекловолокна и силиконовым лаком, рассчитанные на температуру до 320 °C. Типичные изоляционные материалы для проводов и их температурные пределы (по данным производителей): ПТФЭ (от –100 до +260 °C), силиконовая резина (от –40 до +180 °C), полиимид/каптон (от –267 до +310 °C), FEP (от –80 до +200 °C). На практике кабели для систем горячеканального литья обычно рассчитаны на непрерывную работу при температуре не менее 200–250 °C. Часто используются сертификаты UL/CSA (например, UL-Style 5167 для кабелей с рабочей температурой 250 °C).

Проводник и изоляция: В кабелях используются тонкожильные медные или никелированные медные проводники для обеспечения гибкости. Большое количество жил (например, 37 жил в кабеле 16 AWG, как в данных компании Hotset) гарантирует долговечность при миллионах циклов изгиба. (Сплошные проводники не используются, так как они ломаются при вибрации и изгибе.) Изоляция обычно представляет собой оплетку из стекловолокна, пропитанную силиконовой смолой или лентой из ПТФЭ, что обеспечивает устойчивость к истиранию и электрическую изоляцию при высоких температурах. Многие кабели также имеют экранирующую оплетку из нержавеющей стали или луженой меди для заземления помех и повышения долговечности.

Ток и напряжение: Стандартные силовые кабели для систем горячеканального литья рассчитаны на ток 15 А на зону при напряжении до ~250–300 В переменного тока (компания Hotset указывает номинальное напряжение 480 В, испытательное напряжение 1500 В для своего кабеля GLS сечением 4 мм²). Компания DME отмечает, что стандартные силовые кабели рассчитаны на 15 А (для систем с 5/8/12 зонами), а также доступны кабели с более высоким током (30 А) для систем с 3/5 зонами. Провода термопар рассчитаны на низкий ток и передают сигналы уровня миллиампер, но требуют экранирования для защиты от помех.

Типы разъёмов: Соединители представляют собой прочные многоконтактные разъемы. Распространенные типы включают Amp Mate-N-Lok (25-контактный стандарт DME), HARTING/HB Series (16/24/48-контактные) и серию EPIC от HARTING (металлические вставки от 20 до 48 контактов). Такие поставщики, как Plastixs и Allied, поставляют кабели с совместимыми с EPIC вставками для систем Athena/DME/Gammaflux. Компании Husky и Mold-Masters обычно используют 48-контактные и 32-контактные разъемы Harting. Соединители могут иметь одинарную или двойную фиксацию и часто оснащены защитными кожухами для снятия механического напряжения. Кабели и разъемы имеют ключировку, определяемую производителем: например, Powertech (Plastixs) использует свой разъем «Titan» в корпусах EPIC для предотвращения выпадения контактов.

Физическая конструкция: Кабели для систем горячеканального литья обычно имеют защитную оболочку (из силикона или ПВХ) и часто объединяются в защитный кожух. Они должны обладать высокой гибкостью: компания AceTronic отмечает, что для обеспечения долговечности при многократных перемещениях пресс-формы необходима конструкция из многожильных проводов. Минимальный радиус изгиба обычно составляет примерно 6 диаметров кабеля (компания Hotset рекомендует 6×OD). Цветовая кодировка или маркировка позволяют различать силовые кабели и кабели термопар (компания Plastixs использует черный цвет для оболочки силовых кабелей и серый — для кабелей термопар), а также указывать, какой конец кабеля подключается к контроллеру, а какой — к пресс-форме.

Долговечность: Кабели для систем горячеканального литья должны быть устойчивы к истиранию, воздействию масла и многократным изгибам. В высококачественных кабелях используется изоляция из силиконового стекла и герметичные кабельные вводы с защитой от механических нагрузок. Более дешевые кабели типа «удлинитель» ненадежны; как предупреждает компания AceTronic, низкокачественные многожильные кабели ломаются под воздействием нагрузок при литье под давлением. Вместо этого в кабелях премиум-класса используются отдельные провода в тканевой или спиральной оплетке внутри прочной внешней оболочки и металлические защитные колпачки разъемов.

Производители и продукты (примеры)

DME (Милакрон): Крупный производитель контроллеров и разъёмов с горячими раннерами. DME продаёт собственные толстогабаритные кабели питания и TC, проложенные для зон 5/8/12 на 15 А (и 3/5-зонные кабели 30 А). DME-кабели используют формованные вытяжки для быстрого подключения к входу контроллера «Smart» и имеются в комплекте длиной 10, 20 и 30 футов.

Быстрое тепло (Spark Industries): Американский поставщик систем горячеканального литья. Они предлагают сменные кабели типа DME и Husky. Например, 12-зонный нагревательный кабель длиной 20 футов (стандарт DME) стоит около 458 долларов, а соответствующий 12-зонный термопарный кабель — 466 долларов. Собственный 12-зонный нагревательный кабель компании Fast Heat в стиле Husky стоит около 432 долларов.

ПМС Никерсона: Британский поставщик горячих кабелей. Они продают необработанные многоядерные проводки (например, барабан 10 м с термопарным двойным кабелем 15 А за ~£18), а также собранные кабели. Например, 8-зонный (16-контактный) термопарный кабель длиной 20 футов стоит ~£180, а 8-зонный кабель питания — ~£150. (Они охватывают системы в стиле Mold-Masters/Hydra.) Nickerson также продаёт комбинированные и переходные кабели для популярных контроллеров.

Оборудование союзников: Американский производитель кабелей. Они специализируются на индивидуальных сборках кабелей hot-runner. Allied производит кабели в стиле EPIC для всех основных контроллеров (Athena, DME, Fast Heat, Gammaflux, Husky, Incoe и др.), а также 48-контактные кабели HARTING, кабели «Y», адаптерные кабели и сборки для усиленной нагрузки Amphenol. Все соединённые кабели используют 100% многожильный провод и чётко отмечены на конце формы/контроллера.

AceTronic Industrial: Специалист по кабелям в США. AceTronic выделяет 100% многожильный провод, обработанные/удерживаемые контакты разъёмов и надежные вставки для снятия напряжения как качественные функции. Они предлагают кастомные кабели с использованием премиальных деталей (провод LAPP, разъёмы EPIC/Harting) для максимальной долговечности.

Plastixs / Powertech: Дистрибьютор в Северной Америке. Кабели Powertech® используют разъёмы EPIC «Titan», чтобы избежать выхода контактов. У них есть стандартные кабели DME, Mold-Master и EPIC (зоны 5/8/12, 10–20 футов), а также специальные опции, такие как stack-mold и Y-кабели. (См. технический лист Plastix для кодов модели.)

Heaters & Sensors (Heater&Sensor, Canada): A Canadian supplier. Their product info states cables are heavy-gauge, oil- and tear-resistant, and use stranded wire. They stock DME-style 5/8/12-zone cables in 10 and 20 ft lengths.

Другие известные названия включают Mold-Masters, Incoe (бренды Milacron) и Hasco (европейские), которые предоставляют полноценные системы горячего запуска и часто поставляют соответствующие жгуты или отсылают к оригинальным кабелям. Производители разъёмов, такие как HARTING (EPIC) и Amphenol, разрабатывают многоконтактные разъёмы; например, контроллеры Husky используют прочные вставки HARTING для всех соединений питания, сигнала и TC.

Стандарты и лучшие практики

Установка: Следуйте рекомендациям производителя относительно радиуса изгиба и защиты от натяжения. Используйте соответствующую прокладку или кабельный ввод типа PG в месте соединения с пресс-формой, чтобы закрепить кабель и предотвратить истирание. Прокладывайте кабели вдали от острых краев и движущихся частей. В идеале, кабели системы горячего литья следует прокладывать отдельно от высоковольтных или сильношумящих кабелей: экранированные кабели не должны прокладываться параллельно силовым линиям. Все разъемы должны полностью защелкиваться/фиксироваться, чтобы избежать выпадения контактов под воздействием вибрации. Маркируйте каждый кабель, указывая номер зоны и концы (пресс-форма или контроллер), чтобы избежать путаницы.

Техническое обслуживание: Регулярно осматривайте кабели и соединения. Проверяйте наличие оборванных жил, поврежденной изоляции или ослабленных разъемов. Перед началом производства используйте мегомметр или специализированный тестер (например, «CableXChecker») для проверки каждой цепи нагревателя и термопары. Кабели системы горячего литья подвергаются значительным нагрузкам во время установки пресс-формы, поэтому осматривайте их как минимум раз в год. Очищайте разъемы от пыли и жира и убедитесь, что контакты не подвержены коррозии. Заменяйте любые кабели, имеющие признаки износа – не используйте поврежденные провода.

Безопасность: Перед началом работ с кабелями или разъемами всегда отключайте питание. Надлежащим образом заземлите контроллер и кабели, чтобы предотвратить поражение электрическим током. Используйте средства индивидуальной защиты (изолированные перчатки, защитные очки) при работе с оборудованием под напряжением. Убедитесь в хорошем заземлении цеха; ненадлежащее заземление может привести к нестабильным показаниям контроллера или небезопасным условиям. Используйте только кабели, соответствующие вашим условиям эксплуатации и сертифицированные для работы при высоких температурах: например, имеющие сертификаты UL/CSA для работы при высоких температурах. При прокладке и заземлении проводов горячего трубопровода соблюдайте все соответствующие электротехнические нормы (NEC, маркировка CE в Европе и т. д.).

Уход за соединителями: Убедитесь, что каждый контакт полностью вставлен в свой корпус. Закрепите крепежные винты корпуса. Для повторно используемых пресс-форм очистите контактные вставки и при необходимости нанесите контактную смазку. Избегайте скручивания или натяжения кабелей; поддерживайте тяжелые кабели, чтобы нагрузка не приходилась на контакты разъема.
