Главные преимущества использования технологии последовательных клапанных затворов в литье под давлением

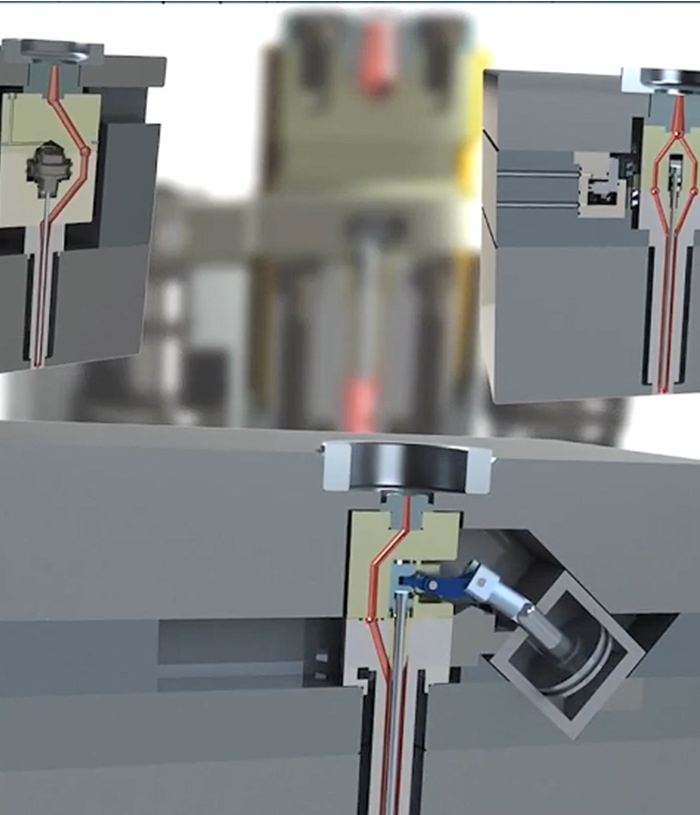

Системы последовательных клапанных затворов (также называемых последовательным клапанным гейтингом или последовательным гейтингом) позволяют формовщикам открывать и закрывать отдельные форсунки горячего двигателя в контролируемой последовательности, вместо того чтобы все затворы заполнялись одновременно. Для сложных многокамерных форм и прецизионных деталей такой контроль напрямую приводит к лучшему качеству деталей, меньшему числу дефектов и повышению эффективности процесса. В этой статье объясняются основные преимущества технологии последовательных клапанных затворов, её работа с горячими системами температуры и контроля температуры, а также практические аспекты её внедрения.

Почему важны последовательные клапанные затворы

Традиционное одновременное заполнение может создавать неравномерные узоры заполнения, дисбаланс потока и концентрацию напряжений в некоторых частях — особенно когда полости расположены далеко друг от друга или когда формы создают тонкие или эстетические компоненты. Последовательные клапанные затворы позволяют контролировать порядок и время открытия, чтобы оптимизировать прогрессию фронта, уплотнение и охлаждение для каждой полости. Результат: более согласованные детали, более проще разрабатывать окно процесса и меньше отклонений.
Как отмечает Тинко, ключевым является использование гидравлических или пневматических цилиндров для привода клапанных устройств, чтобы каждый затвор можно было независимо управлять (открывать/закрываться) во время впрыска.

Ключевые преимущества

Улучшенное качество деталей и согласованность размеров

Контролируя последовательность и время открытия ворот, вы можете гарантировать, что фронты плавления встречаются в предсказуемых местах и под контролируемым давлением. Это снижает распространённые дефекты, такие как:

Сварные линии и следы потока (они образуются в контролируемых, менее заметных местах). Фактически, Tinko явно указывает «устраняет сварные линии» как техническую характеристику последовательных клапанных контроллеров.

Образование поглощения и пустоты (лучше, поэтапное упакование снижает локальное сжатие).

Деформация и вариабельность размеров (более равномерное охлаждение и упаковка между полостями). Tinko также отмечает, что толщина стенок становится более однородной, уменьшая такие дефекты, как усадка и деформация.

Уменьшенная вспышка и остаток затвора

Последовательное открытие затворов позволяет избежать одновременных высоконапорных всплесков на всех воротах, которые могут вытеснить материал из размывающих линий и вызвать вспышки. Это также позволяет оптимизировать профили сдвига и удержания ворот, чтобы остатки ворот был чище и легче поддался обрезке или полировке — что важно для видимых поверхностей.
В статье Tinko отмечается, что последовательное заполнение снижает давление формовки — «снижает давление формовки» — одно из их преимуществ.

Снижение норм утилизации и переработка

Лучше управляемые фазы заполнения и упаковки приводят к меньшему числу нестандартных деталей. Для инструментов с несколькими резонаторами последовательный гейтинг особенно ценен: вместо того чтобы терять множество полостей из-за одного режима дисбаланса или дефекта, вы получаете более высокий общий выход и меньше ручных переделок.

Меньшее окно процесса, но большая управляемость

Последовательное ограничение сужает источники вариабельности, делая стадию заполнения более детерминированной. Хотя это может означать более узкое окно процесса, это даёт формовщикам более тонкий контроль — и с правильной системой управления (секвенсор клапанного затвора + регулятор температуры) процесс становится повторяемым и надёжным.

Оптимизированное наполнение для тонкостенных и технических деталей

Детали с тонкими стенками, длинной длиной потока или специфическими косметическими требованиями выигрывают от поэтапного заполнения. Последовательные клапаны позволяют намеренно направлять поток расплава, чтобы сдвиг, давление и история тепла были выгодны для геометрии детали. Тинко отмечает, что такой подход «сокращает цикл формовки», поскольку эффективность заполнения повышается.

Снижение внутренних напряжений и улучшение механических свойств

Когда полости уплотняются последовательно и с контролируемыми профилями давления, внутренние остаточные напряжения часто снижаются. Это помогает деталям сохранять стабильность размеров со временем и может немного улучшить механические свойства (меньше искажений, связанных с напряжением). Tinko отмечает улучшение качества продукции за счёт более равномерной толщины стенок и уменьшения деформации.

Энерго- и материальная экономия

Последовательное гейтинг может снизить необходимость чрезмерного давления удержания и чрезмерной упаковки для компенсации дисбалансов. Со временем это может снизить энергопотребление на деталь (меньше работы на станках и сокращение корректирующих циклов) и сократить материальные отходы от списанных обходов.

Проще устранить неисправности и ускорить установку

Когда возникают дефекты, последовательные системы упрощают анализ коренных причин, поскольку можно выделить последовательность и время затвора как переменные. Во время ввода в эксплуатацию или испытаний формы регулировка времени клапанных затворов позволяет инженерам правильно настраивать заполнение без замены инструмента.

Лучшая пригодность для многофункциональных и семейных форм

Для овермолдинга, вставного формования или семейных форм с полостями разного объёма/геометрии последовательное управление затвором часто необходимо для достижения одинакового качества между разными полостями.

Совместимость с автоматизацией и встроенной инспекцией

Поскольку последовательные клапанные затворы приводятся в движение программируемыми секвенсорами и электронными контроллерами, они эффективно интегрируются с автоматизированными производственными линиями, роботизированным системами снятия деталей и инлайн-инспекцией — обеспечивая высокую пропускную способность и стабильное качество.

Как последовательные клапаны работают с системами температуры и контроля

Последовательное гейтинг опирается на два уровня управления:

Valve gate actuation/sequencing — a dedicated sequencer (electro-pneumatic or fully electric) opens/closes gates based on a programmed time or sensor feedback. Tinko lays out the “application steps” of the sequential valve gate technique, which typically include: injection start (open central gate), close central gate & open side gates, then pressure hold, then cooling & part removal.

Hot-runner temperature control — stable, accurate nozzle temperatures ensure viscosity and flow behavior are consistent between gates and during sequential steps. Good hot-runner temperature control ensures repeatability of melt fill and avoids one gate fat-filling while another lags (which would defeat the sequencing benefit).

Как производитель систем управления горячими двигателями, вы имеете отличную позицию для интеграции как секвенирования клапанных затворов, так и контроля температуры в единое решение — подчеркивая, что точная стабильность температуры поддерживает логику последовательностей.

Практические аспекты перед внедрением последовательных клапанных затворов

Стоимость инструмента против выгод от дохода: Valve gate systems add upfront cost (valves, actuators, sequencer), but ROI often comes from reduced scrap and faster qualification on complex molds. The Tinko article mentions that the technology is especially valuable for large or complex parts where mold balance is difficult.

Техническое обслуживание: Valve tips and actuators require periodic inspection and maintenance to avoid sticking or delayed response.

Стратегия управления: Decide between time-based sequencing (simple, low-cost) and sensor-based or pressure-feedback sequencing (higher control, better for challenging geometries). Tinko suggests independent control of each gate (hydraulic or pneumatic cylinder) to fulfill the technical principle.

Интеграция: Ensure your hot-runner temperature controller and sequencer can communicate or be synchronized via PLC or process controller for repeatable runs.

Лучшие практики

Начните с исследования гейт-тайминга во время проектирования и прототипирования формы.

Используйте высококачественные терморегуляторы с горячими гребками — стабильность температуры сопла обеспечивает повторяемость.

Если вы новичок в секвенировании, реализуйте поэтапный подход (на основе времени, а затем уточните до обратной связи).

Держите внутренние части клапанов и насадки в чистоте и своевременно заменяйте изношенные компоненты.

Для форм с несколькими резонаторами составьте план расположения резонанса и имитируйте прогрессию расплавления фронта для проектирования последовательности.

Уделяйте особое внимание обучению техников по формовке логике последовательного гейтинга (тайминг, обратная связь, интерфейс формо-формогенератор).

Заключение

Технология последовательных клапанных затворов даёт ощутимые преимущества для точного формовки: лучший внешний вид, улучшенный контроль размеров, меньше лома и упрощённое устранение неполадок. Для сложных многополистых форм, семейных форм, тонкостенных деталей или деталей с строгими косметическими требованиями дополнительный контроль часто определяет допустимое качество и выдающееся качество.

Если вы используете последовательные клапанные гейтинги, крайне важно сочетать его с надёжным горячим контроллером температуры. Для надёжной температурной стабильности сопла и строгого управления процессом рассмотрите решения, предназначенные для систем горячих греблов и последовательной интеграции гейтинга.
