Руководство по работе с платой контроля температуры

Что такое карта контроля температуры?

Карта контроля температуры — это электронный модуль управления, используемый для точного мониторинга и регулировки температуры, широко применяемый в промышленной автоматизации, бытовой технике, лабораторном оборудовании и других объектах. Обычно он состоит из датчиков температуры (таких как термопары, тепловые резисторы), управляющих схем (алгоритмы PID), выходных драйверов (реле, SSR, тиристоры) и может автоматически регулировать мощность оборудования для отопления или охлаждения в соответствии с установленной температурой, чтобы обеспечить стабильность температуры в пределах целевого диапазона.

Основные применения карт контроля температуры

Основная функция карт контроля температуры — точное управление температурой. Конкретные применения включают:

Управление нагревом: например, горячие гонки для литья под давлением, горячие столы 3D-принтеров, печи, электрические обогреватели и т.д.

Управление холодильными системами: такие как полупроводниковые холодильные системы TEC, чиллеры, коробки с постоянной температурой и т.д.

Мониторинг температуры и сигнализация: например, защита промышленного оборудования от перегрева и поддержание постоянной температуры в лабораториях.

Энергосберегающая оптимизация: снижение колебаний температуры и энергопотребления с помощью алгоритмов PID.

Базовая инструкция по эксплуатации

1. Работа при включении питания

a) Включить контроллер горячего раннера и проверить данные каждой фазы мощности по индикатору мощности;

b) Открыть кнопку питания на карте контроллера hot runner;

c) Он перейдет в статус самопроверки, а затем в режим Автоработы, если включится нормально;

d)If soft-start setting is effectively, the module will enter into soft-start status and low pressure dehumidification; the auto mode indicator“Auto Mode Indicator” will flashing at this time.

e) После мягкого запуска модуль переходит в режим автоработы, индикатор авторежима «Auto Mode Indicator» будет постоянно загораться.

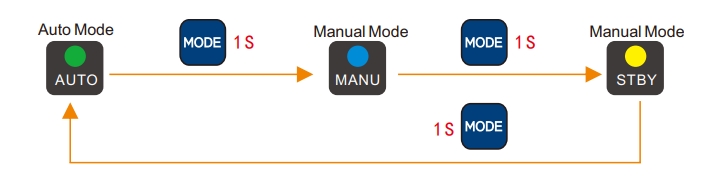

2. Переключение рабочего режима

В обычном режиме работы нажмите «сделано» за 1 секунду, чтобы переключиться на рабочий режим

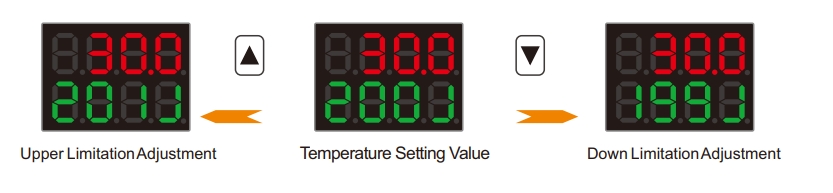

3. Temperature Adjustment

In Auto work mode, please click 【▲】or 【▼】 to up or down the setting temperature value, pressing the key can speed up the adjustment,

другие режимы работы не могут регулировать температуру; После установки температуры установленная температура сохраняется автоматически.

Примечание: Ручная процентная корректировка эффективна только в ручном режиме, обычно используется для формы без термопары.

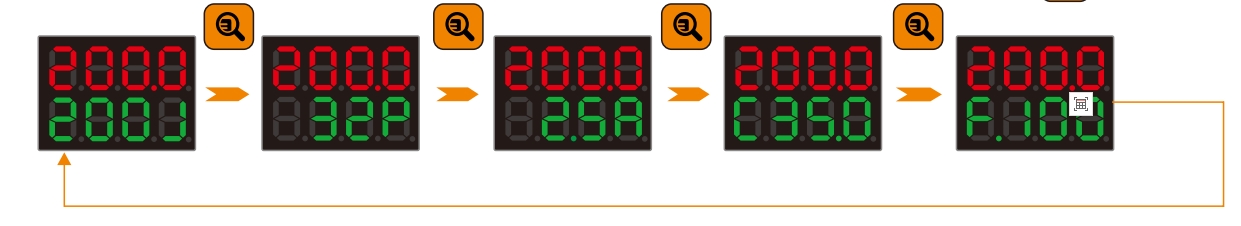

5. Checking Parameter In Auto Mode

В обычной работе дисплей SV устанавливает значение температуры, он может переключить параметр отображения, нажав «Клавиша проверки параметров».

6. Standby Operation Introduction：

Режим ожидания используется для утепления, он относится к проценту ожидания и времени ожидания; температура изоляции = установленная температура

Процент ожидания, время изоляции — это время ожидания. После завершения времени изоляции он автоматически возвращается в режим авто;

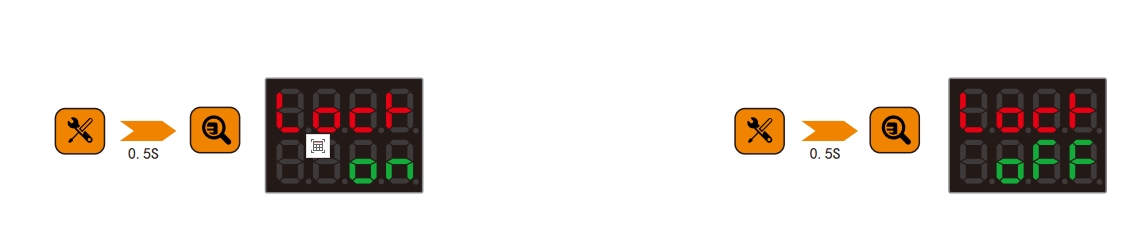

7. Preventing Misoperation Instruction

Инструкция по работе с замком

Её цель — предотвратить неправильную работу пользователей, а затем переход в другой режим или статус настройки. Сначала, пожалуйста, нажмите «Клавишу настройки», затем нажмите «Ключ проверки параметров» в течение 0,5 секунды, чтобы заблокировать ключ режима и ключ настройки, в окне PV появится LOCK и окно SV включено в этот момент.

Примечание: Ключ Lock находится в состоянии разблокировки, когда модуль работает нормально после включения.

Для получения дополнительной информации о специальных инструкциях по эксплуатации, пожалуйста, свяжитесь с нами.

Операционные требования

• Пожалуйста, уведомите о способе подключения питания на шкафу перед установкой контроллера hot runner.

• Пожалуйста, проверьте выходной способ подключения, чтобы подключить кабель при подключении формы.

• Номинальный ток нагрузки на карту контроллера hot runner — 15А, пожалуйста, не перегружайтесь.

• Пожалуйста, выберите правильный тип термопары, иначе при измерении температуры будет выглядеть значительное отклонение.

• W hen the temperature is unstable, please check the supply power frequency is stable or not in operation parameter. If it is unstable, please choose PID SCR trigger method, if it still unstable, please select the PID self-tuning.

• Пожалуйста, вставьте или вытащите карту при выключении выключателя и вставьте её вдоль слома;

• Пожалуйста, регулярно чистите карту и пылезащитный экран;

• Проверяйте ли винты, фиксированы ли они или не регулярно;

• Пожалуйста, обращайте внимание на влагу и окисление при сохранении карт контроллеров горячего погоня.
