Эффективность литья под давлением при проектировании горячих пробегов

Что такое система Hot Runner?

Технология горячего литья — ключевое новшество в современном литье под давлением, позволяющее расплавленному пластику поступать непосредственно из машины для литья в полость формы без образования отходов от холодных прогонов. Система с горячим гребом обычно состоит из коллектора, горячих сопла, нагревательных элементов и регулятора температуры. При правильном проектировании он может значительно повысить эффективность производства, сократить материальные отходы и повысить качество и консистенцию деталей.

Ключевые принципы проектирования Hot Runner

1. Свойства материала

Температура расплава: Разные термопласты требуют разных температур обработки. При проектировании необходимо учитывать термическую устойчивость материала.

Характеристики потока: Для высоковязких материалов необходимы большие диаметры направляющих и более короткие пути потока.

Тепловая чувствительность: Для термочувствительных материалов точный контроль температуры необходим, чтобы избежать разрушения.

2. Совместимость со структурой плесени

Система горячей формы должна бесшовно интегрироваться с общим дизайном формы.

Рассмотрите совместимость с механизмом открытия/закрытия формы и системой выброса.

Достаточное пространство должно быть выделено для установки и будущего обслуживания компонентов горячего прохода.

3. Thermal Balance

Обеспечьте равномерное распределение температуры по всей системе.

Используйте правильно расположенные нагревательные элементы и термопары.

Учитывайте тепловое расширение в структуре и проектировании системы.

Пошаговый процесс проектирования системы Hot Runner

Шаг 1: Анализ продукта и процессов

Анализируйте структуру продукта, размеры и требуемые допуски.

Определите количество полостей и расположение плесени.

Оцените объём производства, время цикла и тип материала.

Шаг 2: Планирование планировки Hot Runner

Выберите подходящий тип горячего раннера (открытый затвор, клапан и т.д.).

Спроектировать планировку коллектора (прямой, H-тип, X и т.д.).

Определите расположение сопел и их количество на основе геометрии продукта.

Шаг 3: Симуляция потока и тепла

Проведите анализ потока формы для обеспечения сбалансированного заполнения полости.

Рассчитайте падение давления и скорость сдвига по всей системе.

Моделировать тепловое распределение и предсказывать зоны теплового расширения.

Шаг 4: Выбор компонентов и проектирование системы

Выбирайте сопла и коллекторы подходящих размеров.

Определите зоны отопления и требования к электроэнергии.

Проектируйте изоляционные компоненты и включайте охлаждение при необходимости.

Критические аспекты проектирования

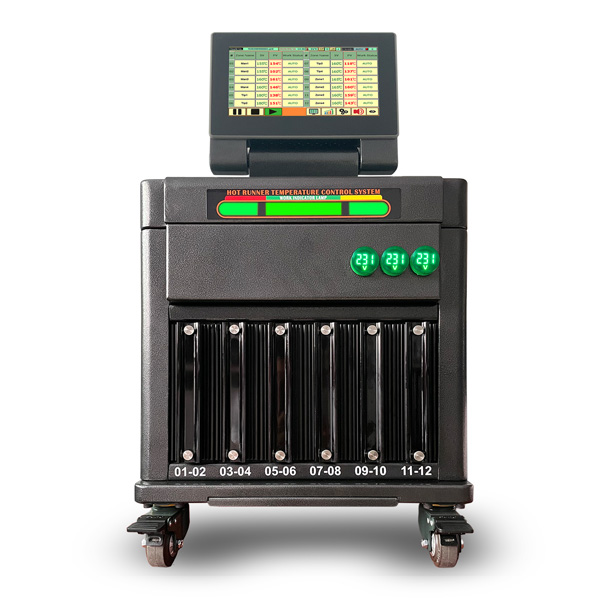

Регулятор температуры Hor runner

Используйте отдельные зоны отопления с PID-контроллерами.

Термопары следует размещать рядом с концами сопел и ветвями коллектора.

Поддерживайте стабильные температурные профили на протяжении всего цикла формовки.

Размеры бегуна и ворот

Диаметр основного направляющего обычно составляет от 5 до 12 мм.

Размеры субраннера зависят от размера детали и вязкости материала.

Избегайте резких изменений поперечного сечения для поддержания равномерного потока.

Управление тепловым расширением

Оставьте достаточно пространства для расширения.

При необходимости используйте плавающие соединения коллектора или сопло.

Учитывайте разные скорости теплового расширения формы и горячих материалов.

Предотвращение протечек

Применяйте правильные методы герметизации (например, конические или плоские уплотнения).

Убедитесь, что давление контакта соответствует.

Используйте герметики, устойчивые к высоким температурам.

Устранение распространённых проблем с Hot Runner

Лучшие практики обслуживания

Регулярно проверяйте обогреватели и термопары.

Очищайте систему во время каждого отключения или запланированного простоя.

Отслеживайте и анализируйте тенденции температурных кривых.

Разработайте программу профилактического обслуживания.

Будущие тенденции в технологиях Hot Runner

Smart hot runner systems with sensor integration and AI-driven diagnostics.

Energy-efficient designs with optimized heating and insulation.

Modular structures for easy maintenance and quick replacement.

Multi-material compatibility for use with composites and bioplastics.

Заключение

Следуя принципам и рекомендациям, изложенным в этом руководстве, инженеры и конструкторы пресс-форм могут разрабатывать эффективные, стабильные и высокопроизводительные системы горячеканального литья. Правильное применение технологии горячеканального литья не только повышает качество деталей и сокращает количество отходов, но и играет решающую роль в снижении производственных затрат и повышении общей гибкости производства. По мере дальнейшего развития систем горячеканального литья их роль в обеспечении устойчивого и интеллектуального литья под давлением станет еще более важной.
