Представление серии контроллеров Hot Runner

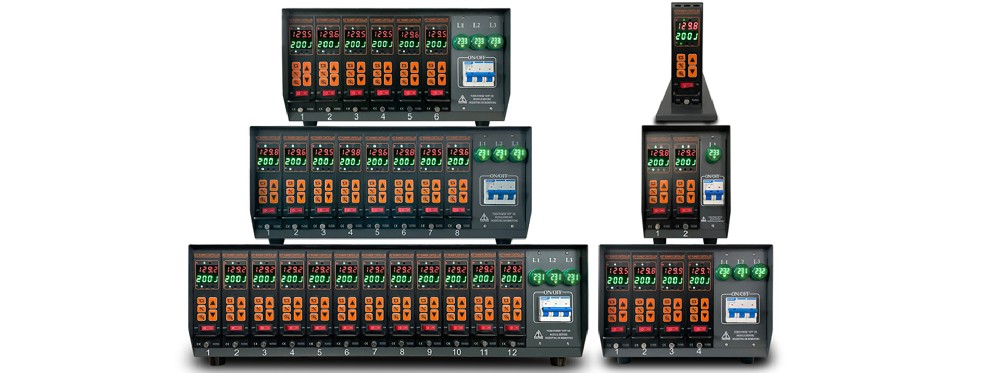

Терморегулятор температуры серии Topower TP серии — это модуль международного размера, совместимый с системами контроля температуры YUDO, DME, HUSKY и другими. Обычно используется для формы с 1 до 12 зон/полости.

Ключевые особенности и материалы

Регулятор температуры горячеканальной системы оснащен передовыми функциями, такими как ПИД-регулирование (пропорционально-интегрально-дифференциальное). Эта функция обеспечивает точную регулировку температуры, что крайне важно для поддержания оптимальной производительности в процессах литья под давлением. Эти регуляторы изготовлены из прочных материалов, рассчитанных на работу в суровых условиях промышленного производства, что гарантирует долговечность и надежность.

Модели и технические характеристики

• TP01 1 Zone (Cavity) Международный модульный регулятор температуры горячего прохода

• TP01 2 ZONE (Cavity) Международный модульный контроллер температуры горячего запуска

• TP01 4 ZONE (Cavity) Международный модульный регулятор температуры горячего запуска

• TP01 6 ZONE (Cavity) Международный модульный контроллер температуры горячего запуска

• TP01 8 ZONE (Cavity) Международный модульный регулятор температуры горячего бега

• TP01 12 ZONE (Cavity) Международный модульный регулятор температуры горячего прохода

Для крупных применений серия HY20 предлагает:

• HY20 12 ZONE (Cavity) сенсорный экран Hot Runner Temperature Controller

• HY20 24 ZONE (Cavity) сенсорный экран Hot Runner Temperature Controller

• HY20 36 ZONE (Cavity) сенсорный экран Hot Runner Temperature Controller

• HY20 48 ZONE (Cavity) сенсорный экран Hot Runner Temperature Controller

• HY20 60 ZONE (Cavity) сенсорный экран Hot Runner Temperature Controller

Эти модели отвечают различным промышленным потребностям, обеспечивая гибкость и передовой контроль для различных размеров и сложностей форм.

Понимание типов и применений

Универсальность регуляторов температуры горячих бегов выходит за рамки простого контроля зоны. Эти устройства являются неотъемлемой частью производства широкого ассортимента продукции в различных отраслях. От создания сложных медицинских компонентов до производства надёжных автомобильных деталей — контроллеры горячих бегунов обеспечивают точность и эффективность.

Типы контроллеров

Модульные контроллеры температуры: идеально подходят для систем, требующих масштабируемости. Они предлагают гибкость и адаптивность, что делает их идеальными для меняющихся производственных потребностей.

Контроллеры температуры мейнфреймов: Подходящие для централизованного управления, эти контроллеры управляют более крупными и сложными системами, обеспечивая стабильную производительность во всех зонах.

Контроллеры серий TP и HY отвечают разным потребностям, предоставляя варианты как для простых, так и для сложных задач. Независимо от того, нужна ли вам базовая модульная система или сложный сенсорный интерфейс, эти контроллеры обеспечивают надёжное и эффективное управление температурой, адаптированное под конкретные производственные требования.

Ключевые факторы при выборе правильного регулятора температуры для горячих погонщиков

При выборе регулятора температуры для систем горячих гонок необходимо учитывать несколько критически важных факторов для оптимизации эффективности и обеспечения высокого качества выхода.

Тип используемого пластика

• Разные виды пластика обладают разными тепловыми свойствами. Крайне важно выбрать контроллер, который точно регулирует температуру под конкретную пластиковую смолу, которую вы используете.

Сложность конструкции формы

• Сложность дизайна формы — ещё один важный фактор. Сложные конструкции могут потребовать более продвинутых контроллеров с расширенными функциями для точного управления температурой.

Требования к процессу формовки

• Понимайте конкретные потребности вашего процесса формовки. Будь то быстрый производственный цикл или необходимость высокой точности, ваш контроллер должен соответствовать этим операционным требованиям для поддержания согласованности процесса.

Энергоэффективность

• Выбирайте контроллеры с энергоэффективными возможностями. Это не только снижает операционные расходы, но и повышает устойчивость ваших производственных процессов.

Простота использования и интеграция

• Убедитесь, что контроллер температуры плавно интегрируется с вашими существующими системами. Простота использования может значительно сократить время установки и возможные ошибки во время работы.

Надёжность и поддержка

• Выбирайте контроллер от уважаемого производителя, известного надёжностью и поддержкой клиентов. Это гарантирует, что вы получите помощь при возникновении проблем и что оборудование рассчитано на долговечность.

• Сосредоточение на этих аспектах поможет выбрать температурный регулятор, который повышает эффективность, поддерживает ваши конкретные производственные потребности и способствует общему успеху вашей операции литья под давлением.

Точность и стабильность регулирования температуры имеют решающее значение для работы систем горячеканального охлаждения при литье под давлением. Ниже представлен подробный анализ ключевых факторов, влияющих на работу регуляторов температуры горячеканальных систем:

1. Измерение температуры

Точность измерения температуры служит основой системы управления и зависит от нескольких факторов:

Цикл дискретизации: Более быстрый цикл дискретизации фиксирует изменения температуры в реальном времени, но слишком короткий цикл может вызвать помехи шума.

Фильтрация данных: алгоритмы фильтрации (например, усреднение или фильтрация Калмана) помогают снизить уровень шума и обеспечить стабильные показания температуры.

Компенсация эмпературы в измерительных схемах: компенсирует ошибки, вызванные колебаниями температуры окружающей среды, повышая точность измерений.

2. Контроль PID

Управление PID (пропорционально-интегрално-производная) регулирует выходной ток для поддержания системы близко к заданной точке, с помощью следующих параметров:

Пропорциональная полоса (P): влияет на скорость отклика и величину ошибки.

Целое время (I): Исправляет долгосрочные ошибки и предотвращает накопленное отклонение между заданной точкой и фактическим значением.

Производное время (D): предсказывает изменения температуры для подавления пересечения и колебаний.

Управление PID подходит для большинства сценариев, особенно при низком уровне шума и стабильном контроле температуры.

3. Контроль PIDD

PIDD (пропорционально-интеграл-производная + контроль угла фазы) строится на основе PID, добавляя управление углом фазы к выходному току:

Proportional Band (P), Integral Time (I), and Derivative Time (D) remain critical.

Phase Angle Control: Точная регулировка фазового угла проводности тока, повышая отзывчивость и точность управления.

Режим PIDD идеален для приложений, требующих высокой точности и быстрого отклика, но требует более продвинутой аппаратной поддержки.

4. Автотюнинг

Автонастройка повышает интеллект контроллера температуры, особенно в условиях с существенными колебаниями температуры:

Анализ ёмкости и тепловой постоянности: Анализируя тепловые характеристики нагревателя и формы, система автоматически выбирает оптимальные параметры управления.

Анализ латентного тепла и рассеивания тепла: независимо от изменений окружающей среды, автотюнинг обеспечивает стабильность температуры системы горячего.

5. Выходные режимы

Выходной режим контроллера существенно влияет на работу контроля температуры и электрический шум:

Режим SSR (твердотельное реле, PIDD):

Преимущества: обеспечивает точный контроль температуры.

Недостатки: создает значительный электрический шум, потенциально мешающий работе чувствительного оборудования.

Режим PWM (широточная модуляция импульса, PID):

Преимущества: Создаёт минимальный шум от тока, идеально подходит для шумочувствительных условий.

Недостатки: Немного менее эффективна в достижении высокоточного контроля температуры по сравнению с режимом SSR.

На практике режим SSR предпочтительнее для требований высокой точности и динамического отклика, тогда как режим PWM подходит для производственных сред, чувствительных к шуму.

Какие преимущества даёт точный контроль температуры в системах горячего запуска?

Точный контроль температуры в системах горячих конвейеров приносит ряд значительных преимуществ, необходимых для современного производства. Вот как это может преобразить вашу производственную линейку:

Улучшенный поток материала: Поддерживая оптимальные температуры, точное управление обеспечивает плавное течение пластика через форму. Это минимизирует риск засоров и обеспечивает равномерную заполнение, что критически важно для производства качественных деталей.

Уменьшение отходов: Точное управление температурой значительно снижает количество отходов, минимизируя дефекты и отбрасываемые детали. Постоянные условия обработки помогают сохранять целостность материала, снижая потребность в переработке и утилизации.

Улучшение качества деталей: Точное регулирование температуры напрямую способствует производству более совершенных деталей. Он помогает поддерживать однородность размеров деталей и структурной целостности, что крайне важно в отраслях, требующих высокой точности.

Простота мониторинга и регулировки: современные цифровые контроллеры температуры упрощают процесс мониторинга и настройки. Такая простота использования крайне важна для поддержания эффективности процессов, позволяя операторам быстро реагировать на изменения и обеспечивать стабильную работу.

Внедрение точной системы контроля температуры в вашей горячей системе может принести ощутимое повышение эффективности и качества продукции, обеспечивая лучшие результаты на вашей производственной линии.

Заключение

Регуляторы температуры горячеканальных систем незаменимы для обеспечения эффективных и высококачественных процессов литья под давлением. Понимание их характеристик, принципов работы и критериев выбора может значительно улучшить результаты производства. Для получения индивидуальных решений обратитесь к опытному производителю регуляторов температуры горячеканальных систем, чтобы оптимизировать вашу систему для обеспечения точности и надежности.

Хотите помочь определить лучших производителей или конкретные рекомендации по продуктам?

Как профессиональный производитель температурных регуляторов горячих грегов, Topower предоставляет клиентам полный комплект систем горячего отсека и коробки контроля температуры. Topower предлагает как одноточечные, так и многоточечные блоки контроля температуры, а также мы можем настраивать продукты для различных зон в зависимости от потребностей клиента, обеспечивая высокую производительность.
